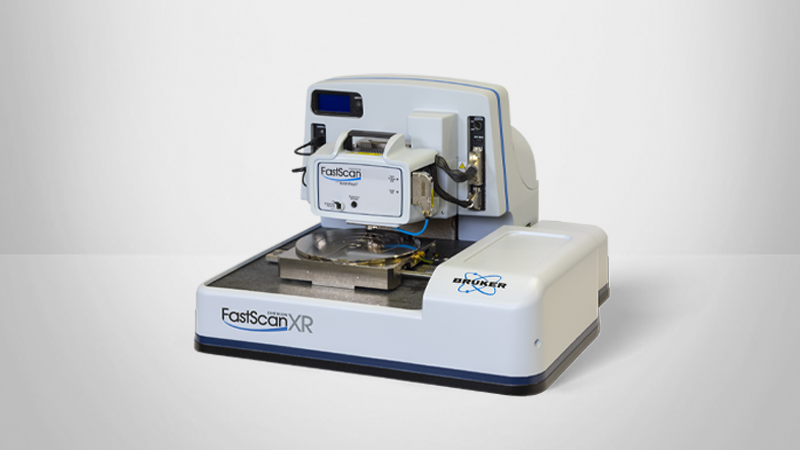

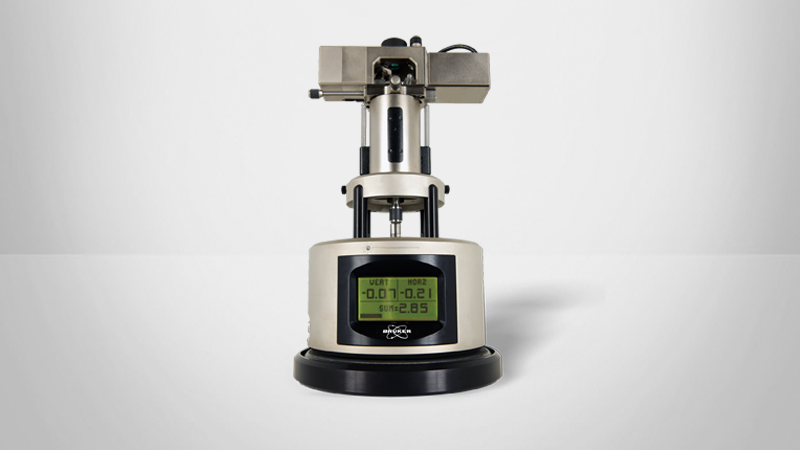

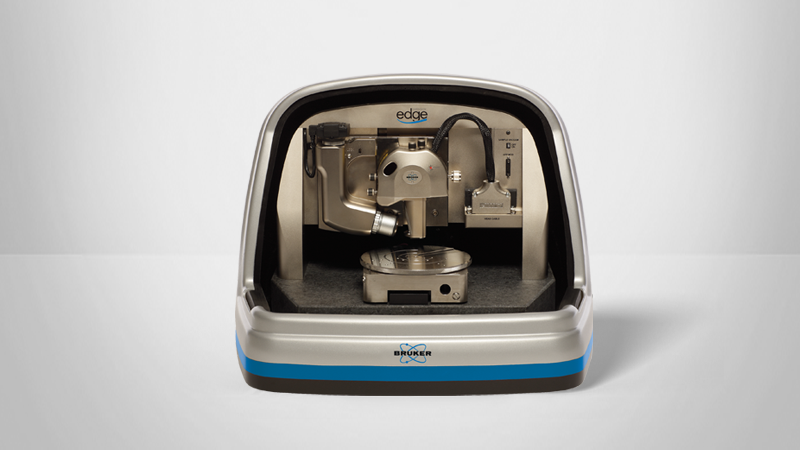

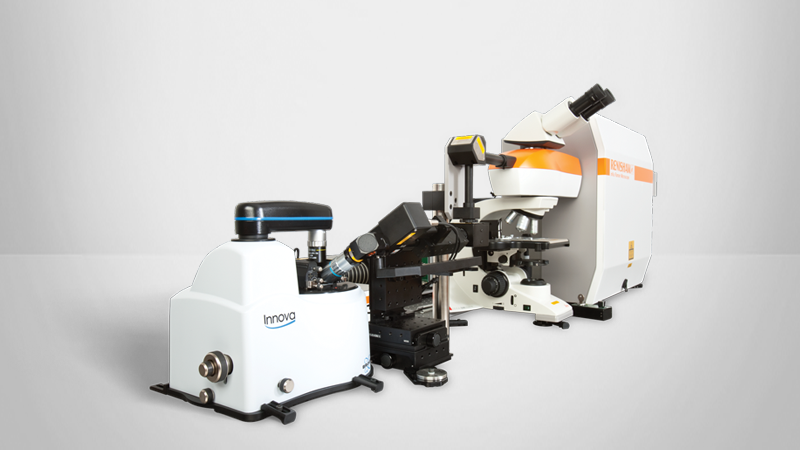

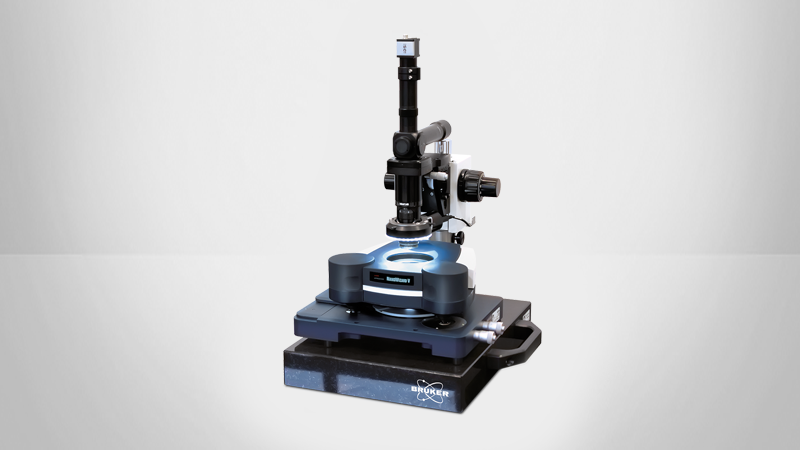

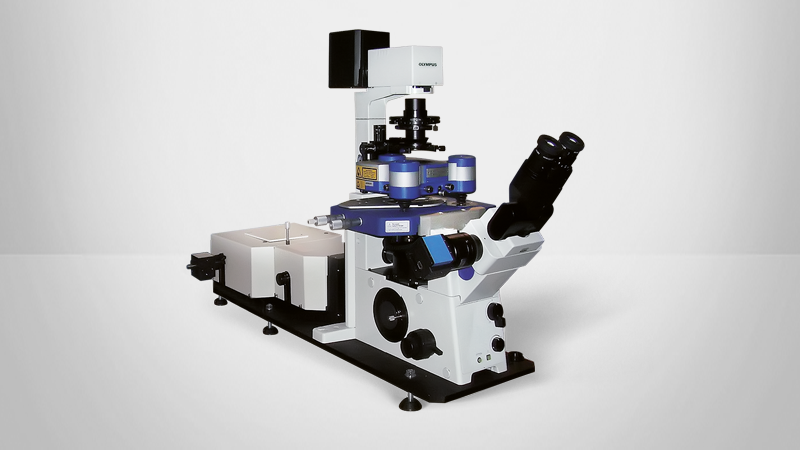

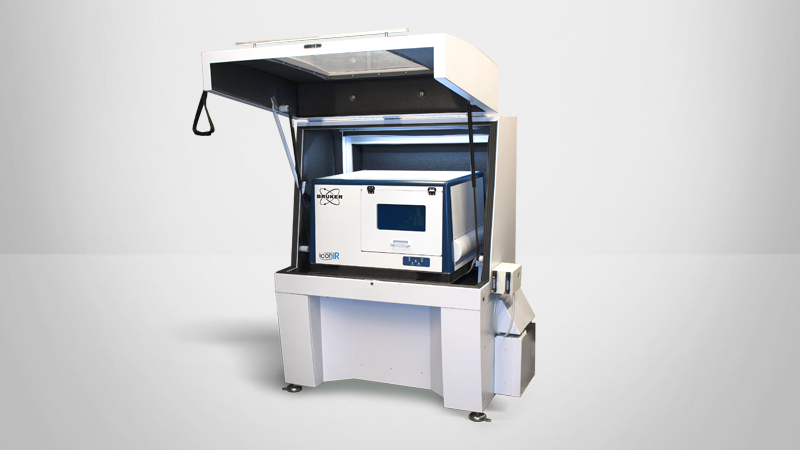

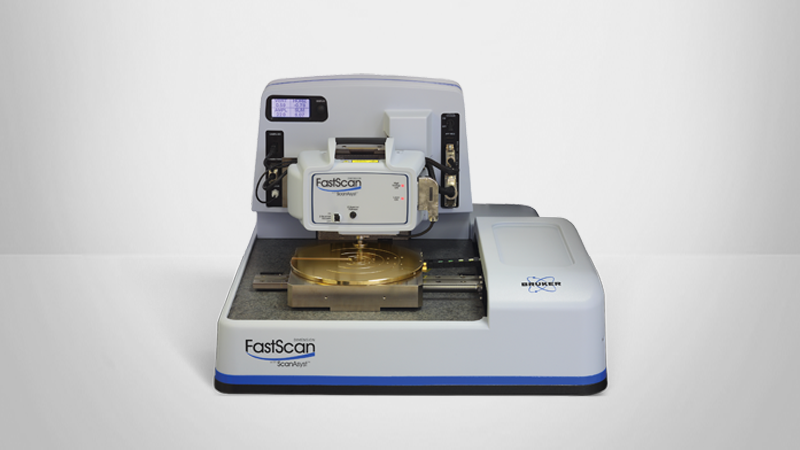

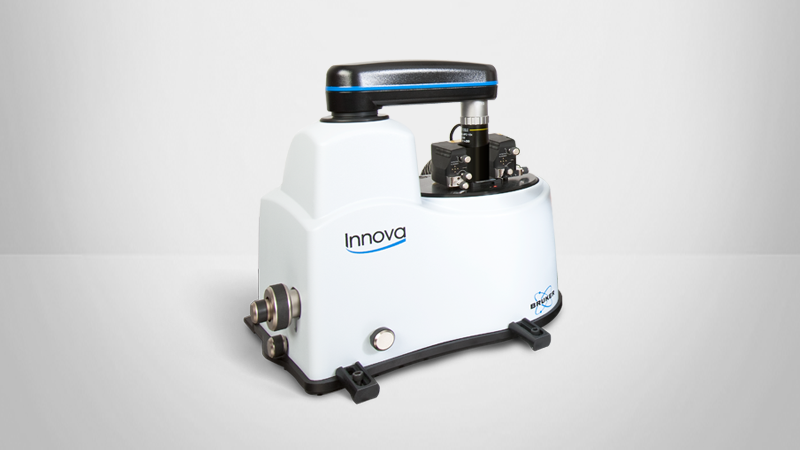

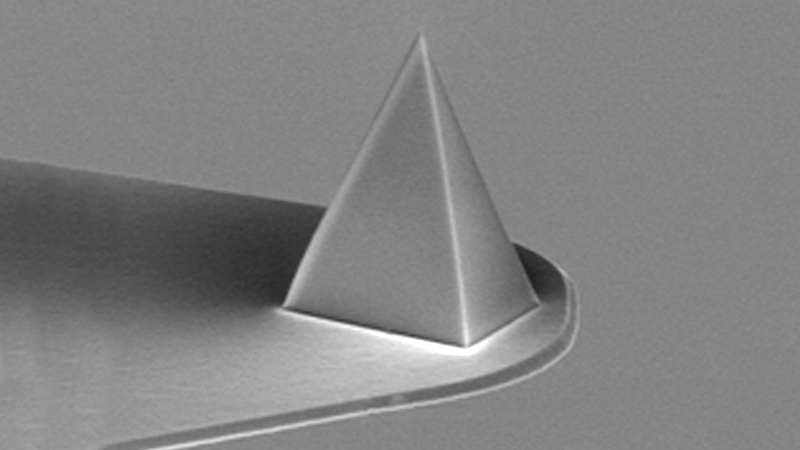

高分辨率AFMs具有挑战性的研究
随着原子力显微镜进入其第四十年作为实现先进材料研究的主要技术，其高分辨率数据已被用于驱动跨越无数的学科和应用程序的发现。万博在线客服Bruker在20世纪80年代推出了第一个商业系统以来，一直引领AFM能力的扩展。由于该技术已经成熟，AFM使科学家们有机会在更复杂的样本上表征特征，而不仅在地形上。我们向帮助您做更多的承诺，更容易做到这一点，在仪器创新的最前沿保持了Bruker Afms。万博在线客服例如，Bruker AFM万博在线客服S专门通过Peakforce Tipping（Peakforce Thing）供电®技术正在帮助研究人员推进新的纳米力学、纳米电学和纳米电化学研究，平均每天发表三篇同行评议的论文。
AFM模式
使用AFM模式扩展您的应用程序
通过可用的无与伦比的成像模式，Bruker拥有AFM技术，每次调查。万博在线客服
bruker基于核心成像模式(接触模式和敲击模式)的主干，提供AFM模式，允许用户探测其样品的电、磁或材料特性。万博在线客服万博在线客服布鲁克创新的新型PeakForce tap技术代表了一种新的核心成像范式，该范式已被整合到多个模式中，同时提供地形、电气和力学性能数据。
应用程序
应用程序图库

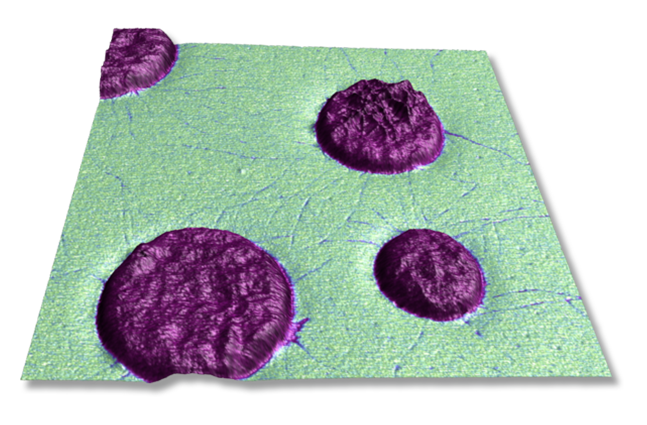

闭环，Syndiotic polpropylene在TappingMode，5μm。阅读更多
合致聚丙烯结晶动力学的研究。在160℃下对原始聚合物从室温（左）到完全熔化的状态进行快速加热。在128℃下高温等温结晶促进了均方的条件平衡和大于原始薄片晶体的形成。右图像显示101min的部分结晶。
C36H74烷烃的图像在Hopg。单个薄片清晰可见，间距（〜4.5nm）一致，符合C36H74链的长度，完全延长构象。
利用TR-TUNA, 1μm测量单壁碳纳米管松散地附着在Au-patterned silicon上的同时形貌和电导率。

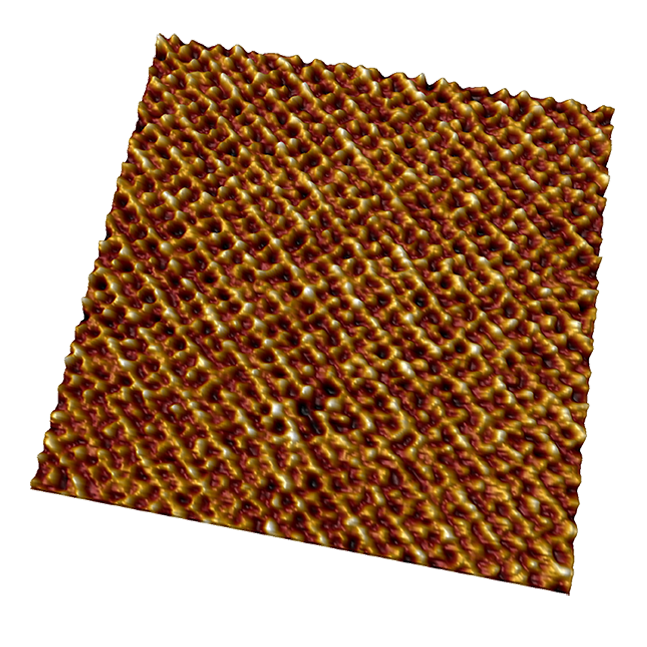

使用PeakForce Qnm（PFQNM）在液体中成像的方解石晶格中的原子缺陷。Bede Pittenger，Ph.D的数据收购。

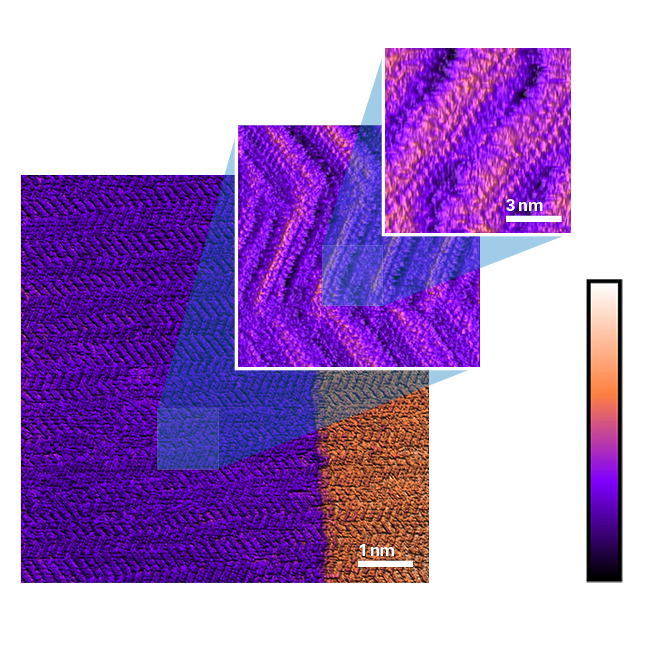

在这里展示在精细分子层上的最高分辨率，此处的TappedMode图像显示霍普格斯上甲醇自组装的分子结构。三个图像显示0.5nm的步骤和流字形图案，具有间距5nm，以及0.5nm的分子间距（小图像尺度条3nm）。行的长度规模表明有序的甲醇分子以不同的角度倾斜。250nm扫描上的垂直刻度为1nm。由Bede Pittenger，Ph.D获取的图像。

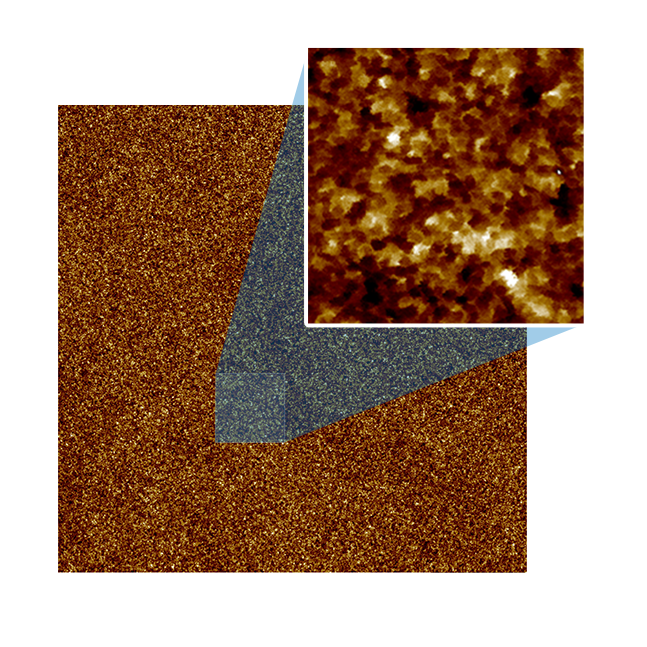

这张铝硅酸盐玻璃的峰值力敲击图像显示了空气中工业样品的最高分辨率。保持尖端锋利是关键。后续扫描的盲端重建显示，端部半径约为1nm，表明在这一具有挑战性的样本上，端部磨损可以忽略不计。全图像扫描尺寸为5um，5000x5000像素。峰值力设定值600pN，快速扫描B探头。图像由胡水清博士获得。

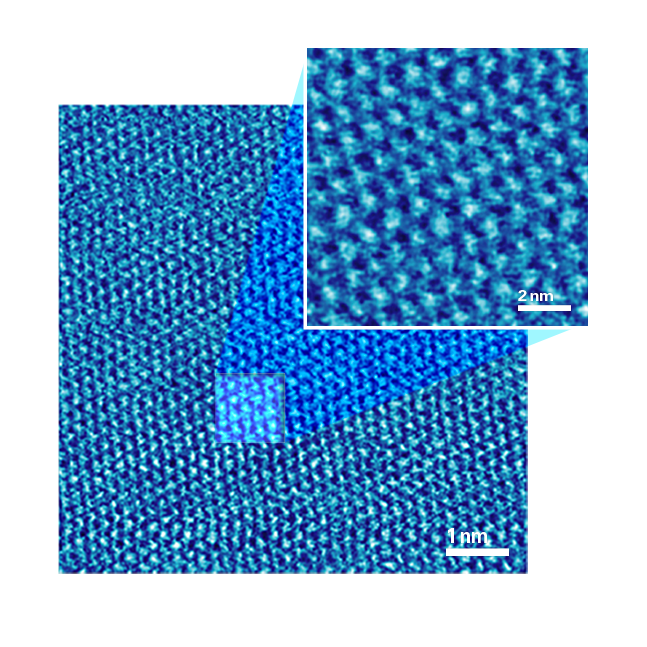

这张在HOPG上以金枪鱼模式生成的地图显示了间距为0.25nm的“晶格分辨率”。传统上，STM需要在当前映射中实现这种分辨率。PeakForce TUNA应用模块，PF-TUNA探头，60pA电流范围。高分辨率图像上的0.5nm比例尺。图像由Hartmut Stadler博士获得。

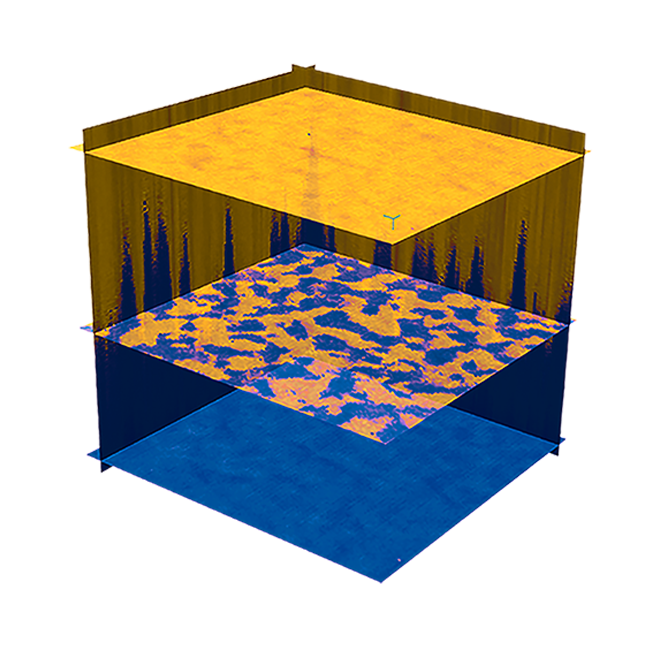

DCube-PFM测量清楚地显示了在BifeO3薄膜上的每个离散像素的不同潜在水平翻转的域。

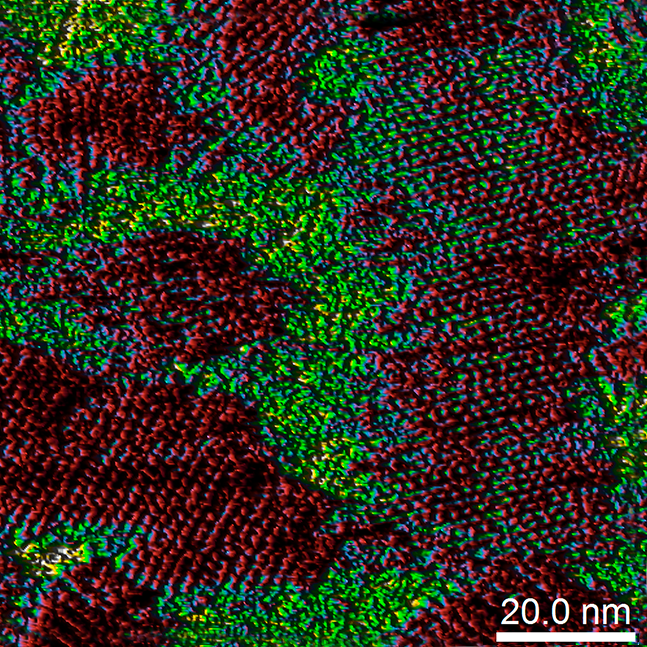

利用XR纳米力学，以空间分辨率检测到聚合物链的亚分子单元的最小结构。iPMMA粘附的形象。

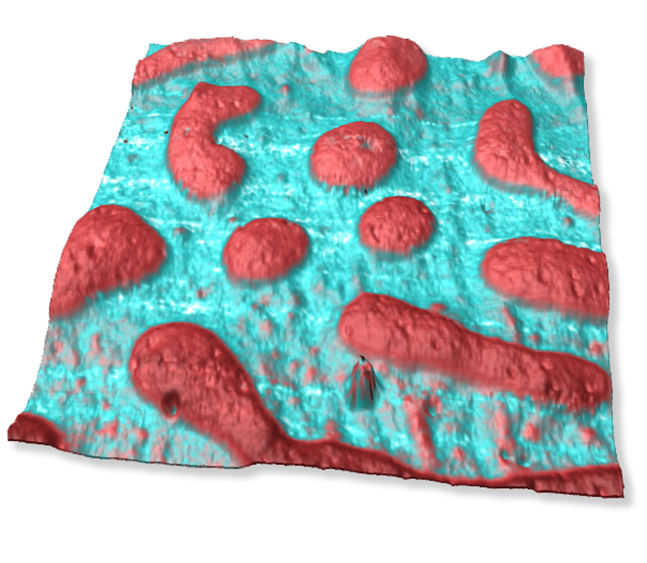

表示样品地形的3D表面与损耗模量的错误着色。蓝色区域具有更高的损耗模量，红色区域分别对应于PS矩阵和PMMA夹杂物的较低损耗模量。通过Bruker的Fastforce纳米机械模式通过接触谐振产生的损耗模量图。万博在线客服5μm扫描，〜590kHz，256x256像素。

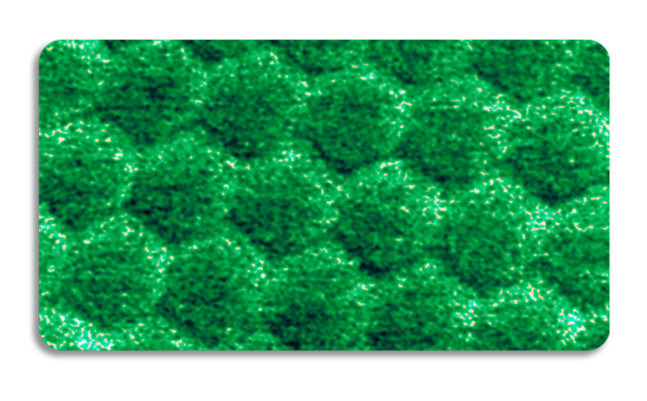

石墨烯在六方氮化硼上的峰值力QNM模量图像，显示了高度局域应变缓解的对齐后向相称晶格的转变。参见自然物理10,451 - 456(2014)。
共规聚丙烯畴(紫色)被PMMA(蓝绿色)基质包围。用模数绘制的地形数据便于识别部件，揭示了通过PMMA基体传播的间规聚丙烯形成的片层。图像大小8µm。

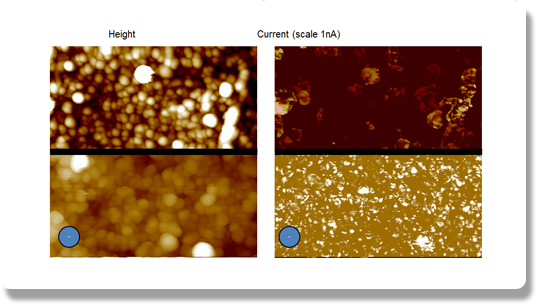

垂直站立碳纳米管上的电流成像。只有Peaxforce金枪鱼才能。

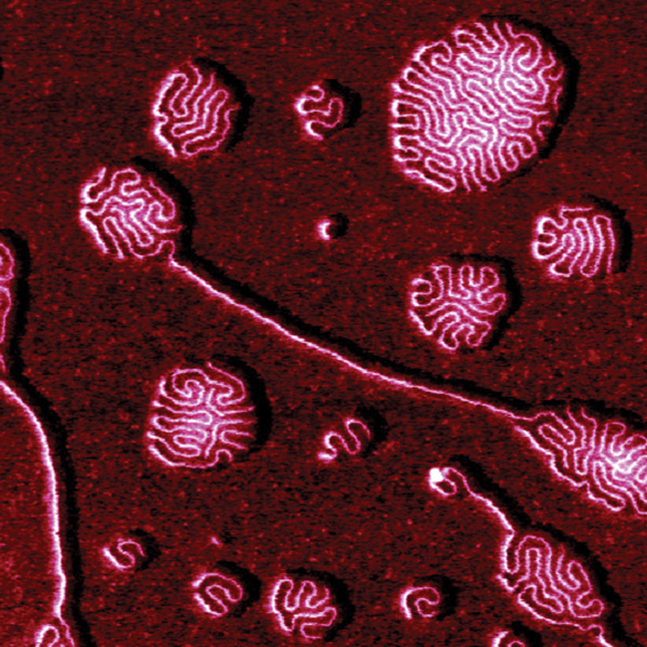

使用Peakforce-HR成像的聚合物刷结构。扫描尺寸为1μm，5 Hz。S.北卡罗来纳大学S. Sheiko，Chapel Carl大学的Sampery。

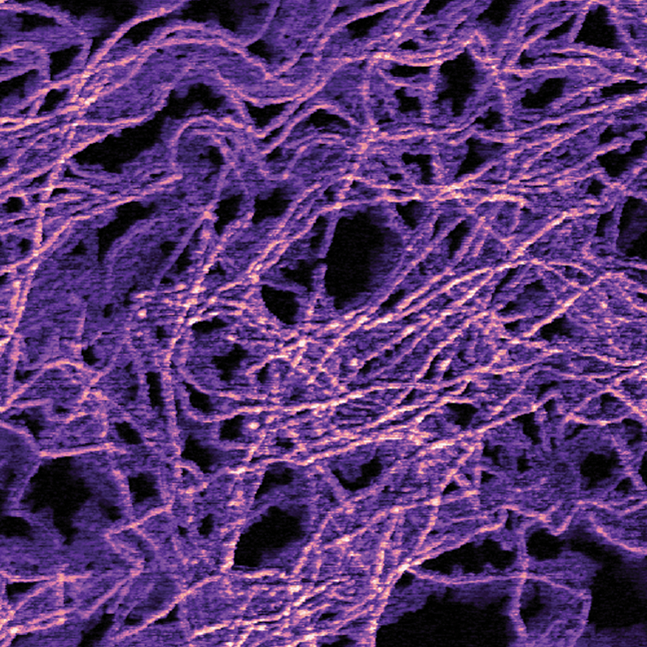

PeakForce金枪鱼电流图聚(3-己基噻吩)(P3HT)有机导电纳米线使用3V偏压。图像显示3 μm扫描区域，电流从0到80 pA。

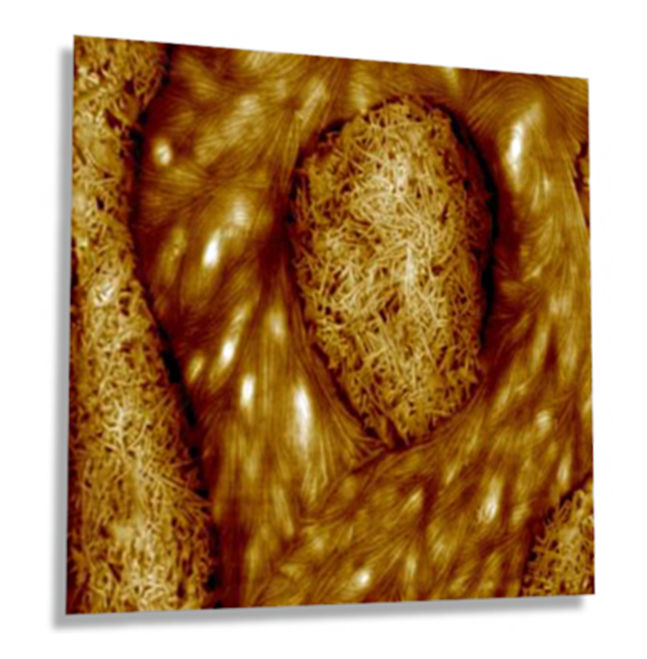

聚丙烯(sPP)和聚乙烯氧化物(PEO)共混成像PeakForce-HR(3µm, 5 Hz)。

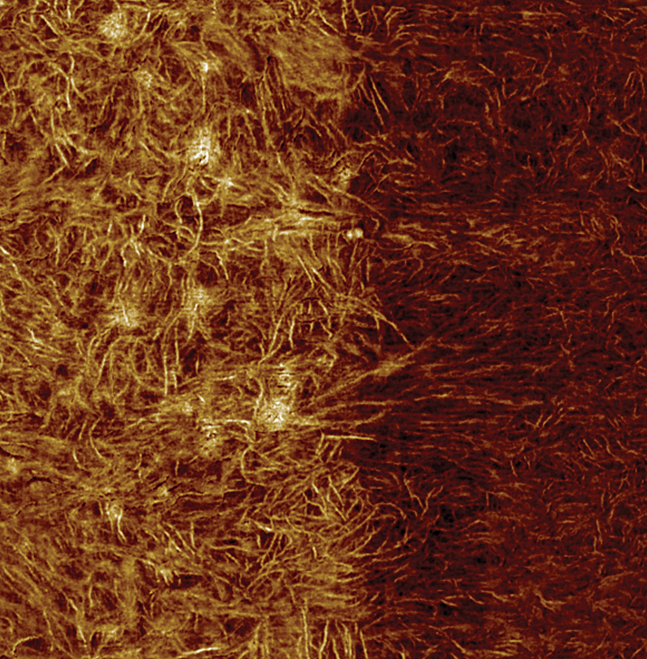

模量图像显示了横断面包装材料的ULDPE粘结层与PS/LDPE密封胶层之间的微妙过渡。高空间分辨率的模量映射显示，来自连接层的片层作为成核位点渗透到密封胶中，并在距离界面1 μm的范围内增加片层有序度。图像大小3 μm。

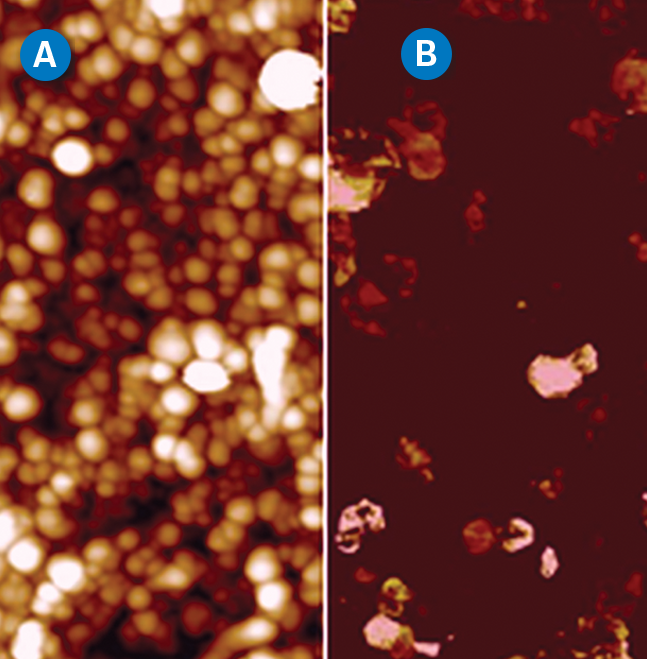

用PeakForce金枪鱼获得的垂直碳纳米管地毯的高度（A）和电流（B）图，用接触模式无法成像。图像大小为1μm。

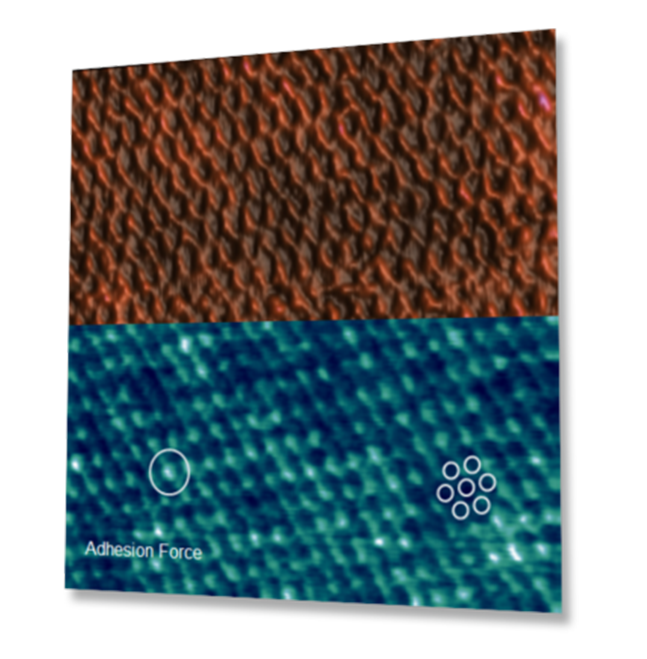

用PeakForce攻丝成像的云母基板在MM8 (15 nm扫描)上的原子分辨率高度和附着力。

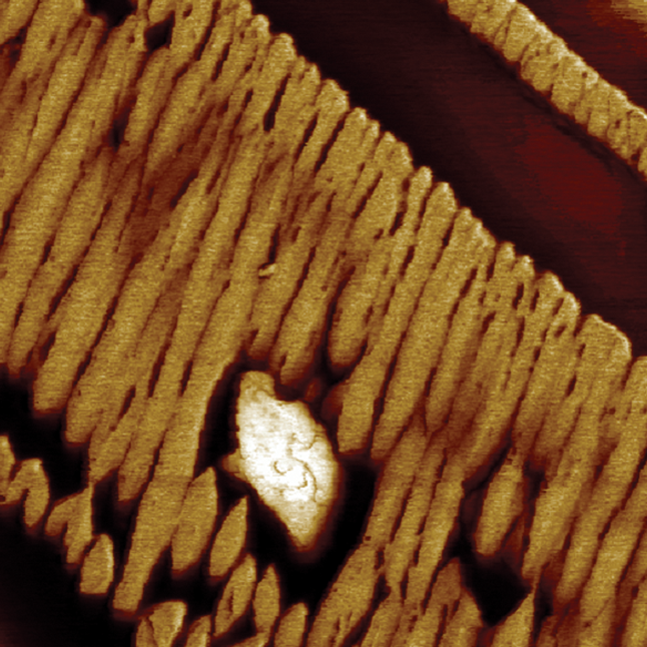

使用Peakforce Qnm成像的多二甲基硅氧烷（PDE）的模量图。图像显示3μm扫描区域，模量从1.5到15 MPa变化。

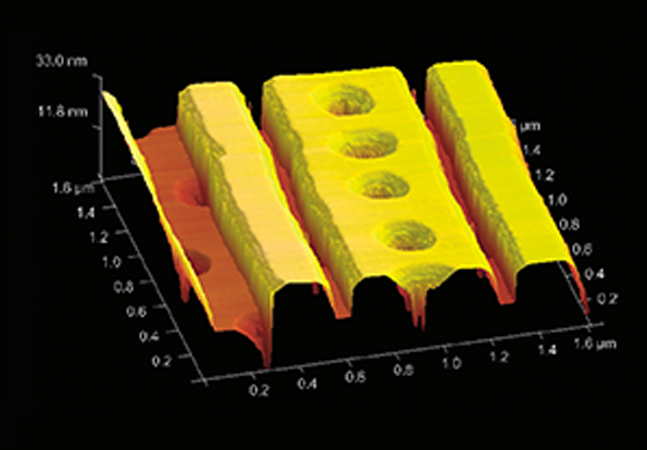

切口测试结构的闭环地形图，显示双大马士革战壕内的接触孔。Dimension扫描仪和Bruker FIB探头的结合，使这种具有挑战性的几何形状的测绘成为万博在线客服可能，而不会损坏探头尖端。

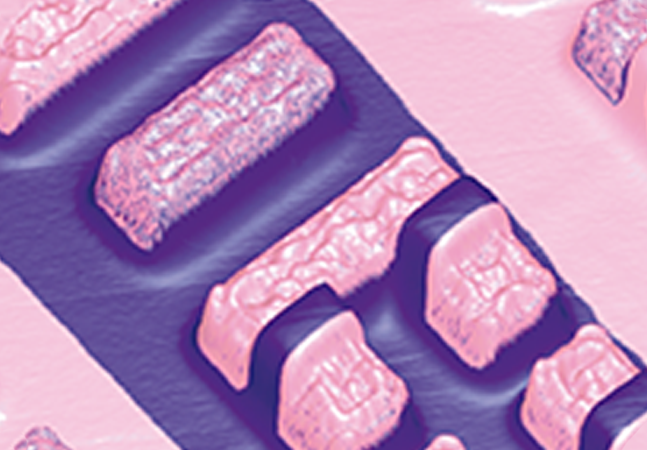

SRAM样品上准确的2D掺杂剂分析使用深色升降机SCM。图像尺寸15μm。

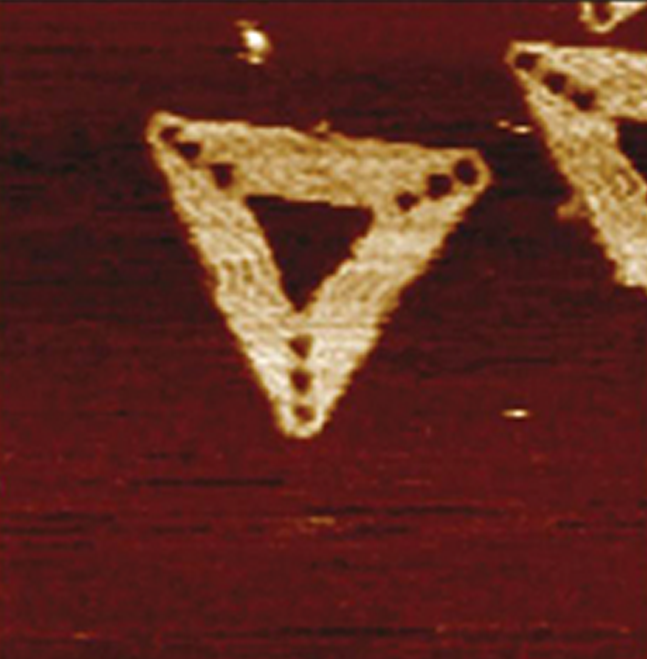

在液体中成像的云母上折纸dna的单个三角形自组装显示了单个链和连接点的精细结构。250nm闭环图像。样本由加州理工学院的P. Rothemund提供。

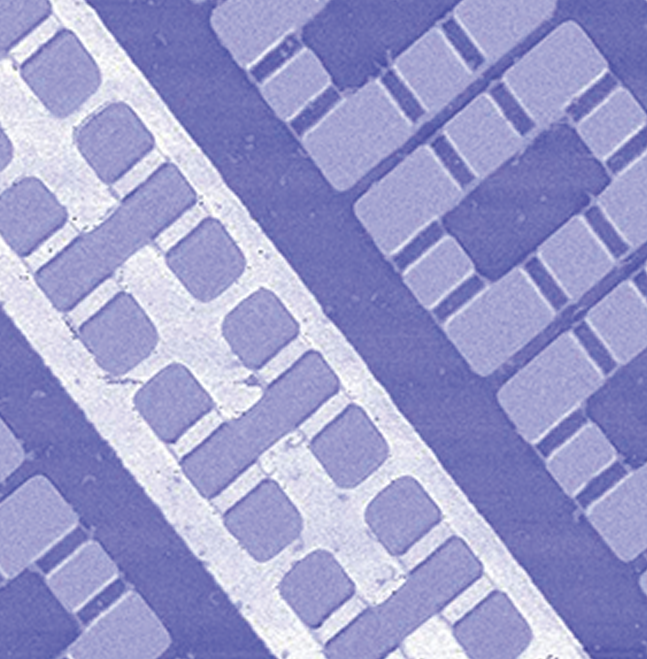

扫描硅DRAM单元的电容数据。由dC/dV测量提供的2D掺杂剂剖面允许器件缺陷的可视化和关键参数的提取，例如栅极长度。该图像是在SCM/Dark Lift模式下获取的，确保了准确且无伪影的掺杂剂映射。25μm闭环图像。
