多光子显微镜

Ultima 2pplus.

一个完整的全光学多光子成像工作站和光学操作

强调

Ultima 2pplus.

通过对视野，灵敏度，波长和样品的新进步，Ultima 2pplus提供了灵活性，分辨率，成像深度和速度的理想组合，允许用户以更高的效率和有效性进行同时成像，刺激和电生理学协议。该系统专为倒注成像而设计，具有物镜X-Y-Z位置的完全电动控制，以及用于精确的成像取向的两个旋转轴。第二扫描路径可以同时成像和拍摄。该系统的优化光学系列将卓越的性能赋予大场的边缘。

班级领先

视野

每次扫描提供更完整的图片。

高效率

光收集和检测

图像更深，信噪比更大。

同时

成像和光活化

记录细胞与准确的时间和空间精度。

下载手册

特性

最大的视野和优越的领域均匀性

为了便于现代光遗传学实验，Ultima 2Pplus的视野扩大了50%以上，这需要同时对样品中的遥远区域进行成像和光刺激。一种新的、定制的光学设计在整个领域保持了空间和时间分辨率，这对研究人员能够在不改变实验设计的情况下继续他们的工作至关重要。

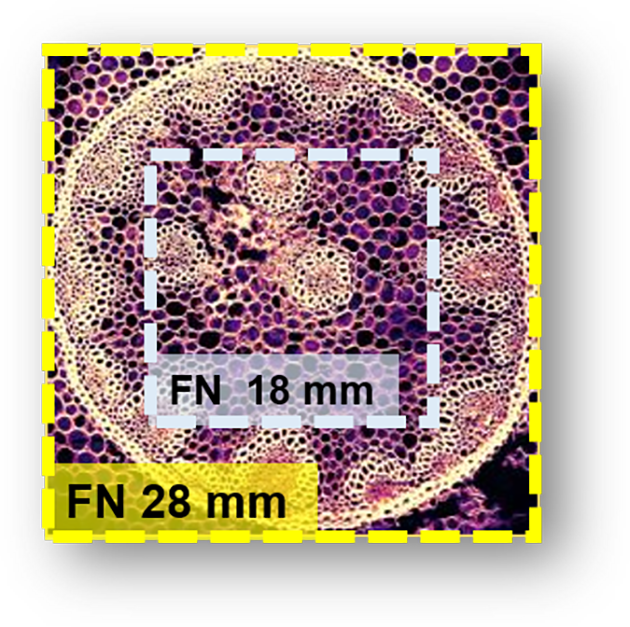

与FN 18 mm的行业标准相比，Ultima 2pplus的视野是FN 28 mm。

高感光度成像深

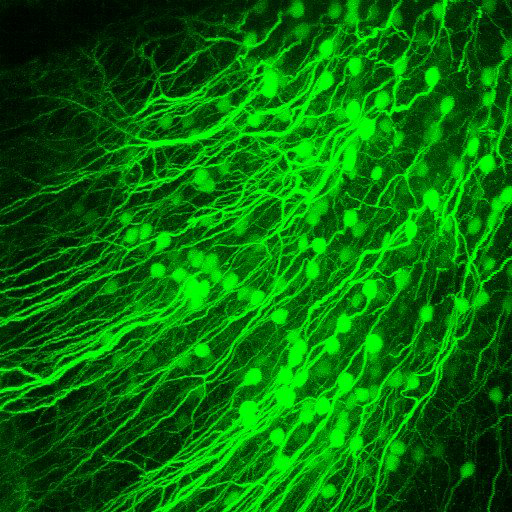

1.3mm深，3D视图层中的金字塔细胞5.通过玻璃覆盖的颅窗口在一个月大的转基因Thy1-YFP-H线鼠中收集的数据。纽约纽约大学医学院广阳的数据礼貌。

Ultima 2Pplus光收集路径确保了几乎所有从昏暗、厚重和不透明的生物样品散射的光子的检测。2英寸或更大的光学器件具有更高的采集效率
整个排放路径直到敏感的近距离探测器。由于双光子显微镜已经充分采用，新兴的三光子显微镜显微镜提供了甚至更深入地的潜力
样本。由于更远的红外波长的散射更少，三光子激发有希望能够成像几毫米进入大脑。Ultima 2Pplus已经独特地整合了这种能力，将您的研究带到一个新的潜力水平。

完善光刺激和成像

Ultima 2Pplus采用了布鲁克的Neuralight 3D技术，实现了复杂的光遗传学实验万博在线客服^TM值空间光调制器选项。利用计算机生成的全息图，可以在多个焦平面上同时激发大量目标。在三维全息实验中，使用定制设计的光学校正ETL聚焦模块对不同深度的目标进行成像，该模块允许相对于光刺激对成像平面进行独立的z轴定位。

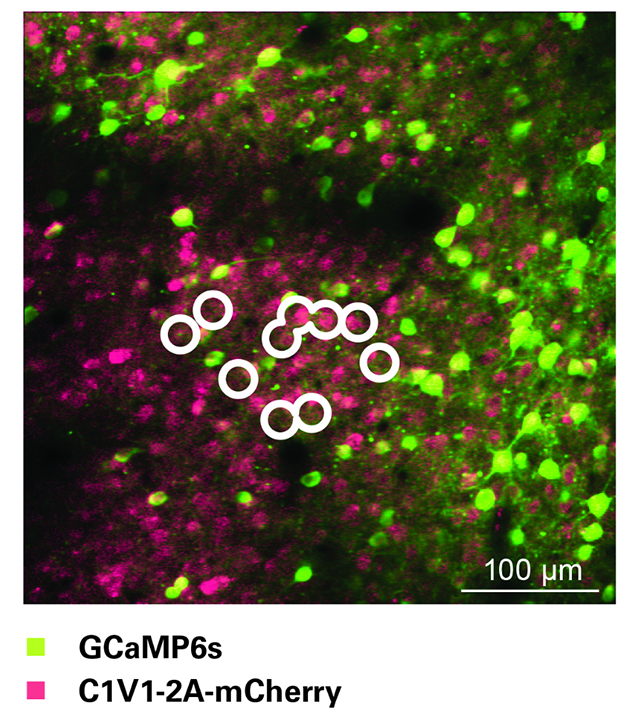

Newaright 3D的盘闭细胞光学刺激。3D全息图是创建的，然后在神经元细胞体上螺旋循环循环。亚当·罗素，亨利·罗格兰，迈克尔·哈尔塞尔的实验室，伦敦，伦敦，伦敦，伦敦，伦敦，伦敦。

应用程序

Ultima 2Pplus数据画廊

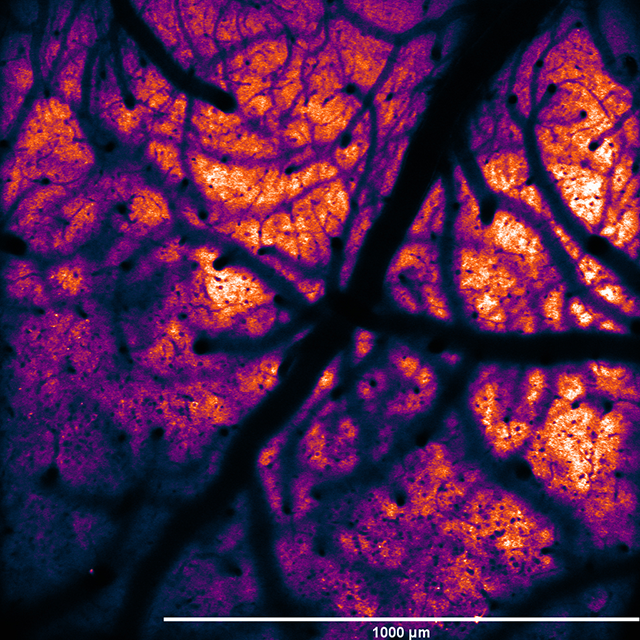

1.345毫米X1.345毫米FOV，的GCaMP表达在小鼠脑细胞谐振扫描图像。

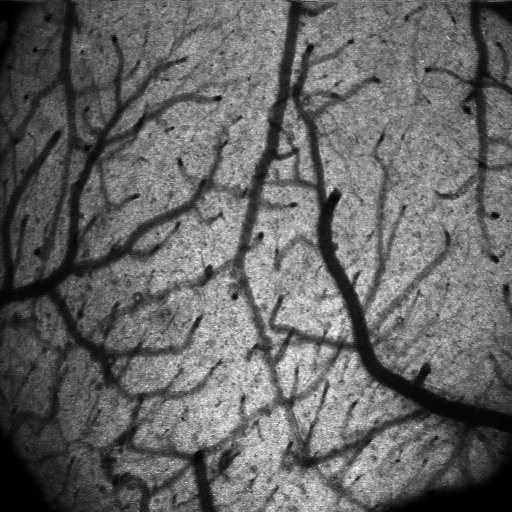

通过颅玻璃窗（灰色）与Ultima 2pplus的皮质表面的双光子成像。以920nm的尼康16x 0.8 NA目标获得。数据由达斯汀Herrmann，Mehmet Fisek，MichaelHäusser的实验室，UCL，英国。

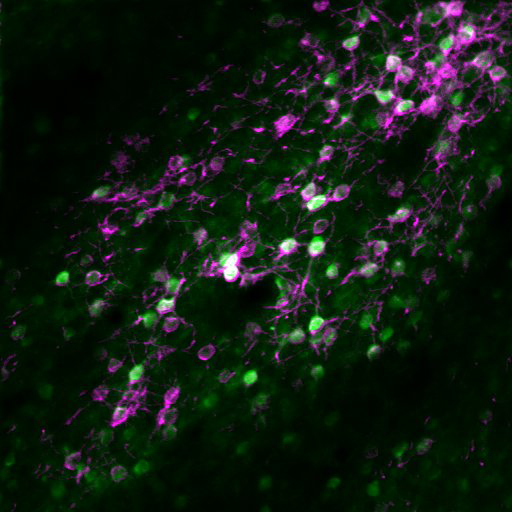

在PIA（右侧）低至400μm的鼠标5A神经元层5A神经元中的GCAMP6S（绿色）和SOMA限制的C1V1-MRUBY2（洋红色）的共表达。两者都以920nm的尼康16x0.8 na目标获得。数据由达斯汀Herrmann，Mehmet Fisek，MichaelHäusser的实验室，UCL，英国。

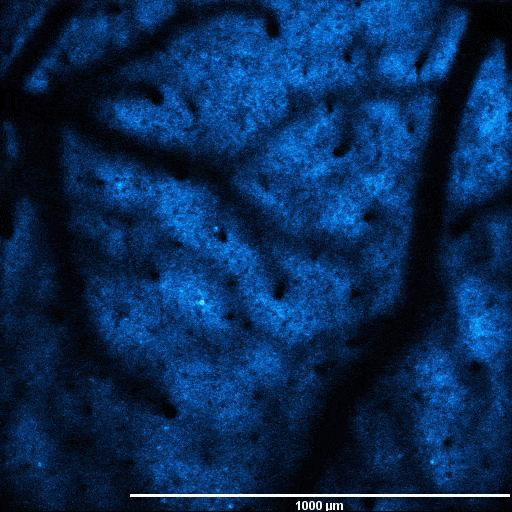

转基因小鼠表达GCaMP6神经元的自发荧光波动。数据由英国牛津大学亚当·帕克实验室的罗伯特·李斯、詹姆斯·罗兰提供。

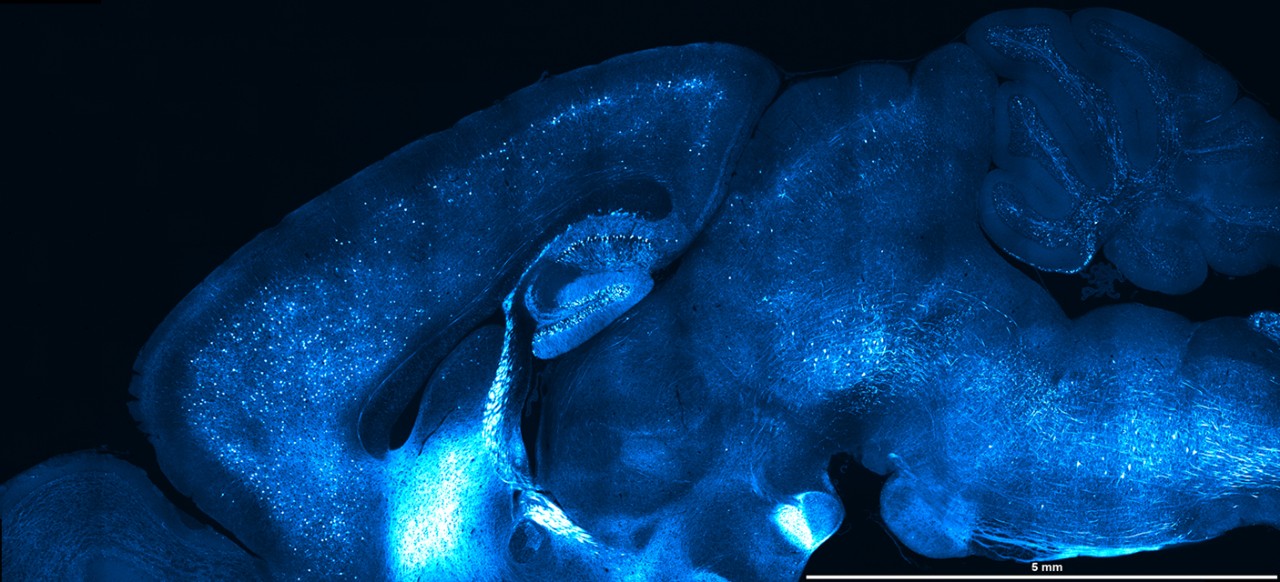

大型FOV蒙太奇（44关于FN28 VS 108瓦片的范围与FN18的范围）的海马切片和所选瓷砖的细节。内部数据。

使用Etl聚焦模块记录的容量堆栈的3D视图。在小鼠视觉皮质中的层5B神经元在体内，标有TDTOMATO。秤条100μm。数据由Lisa Bauer，Dustin Herrmann，Mehmet Fisek，MichaelHäusser的实验室，UCL，UK。

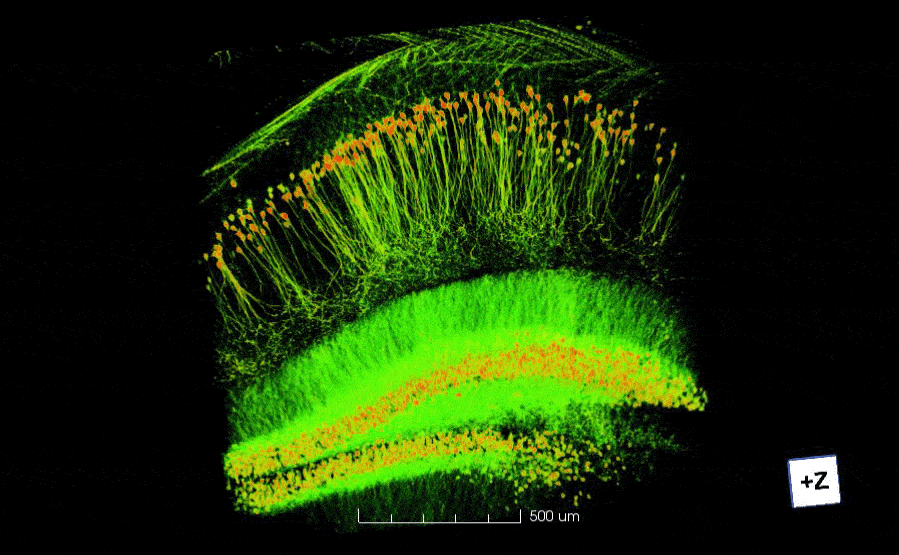

海马切片的3D结构成像。内部数据。

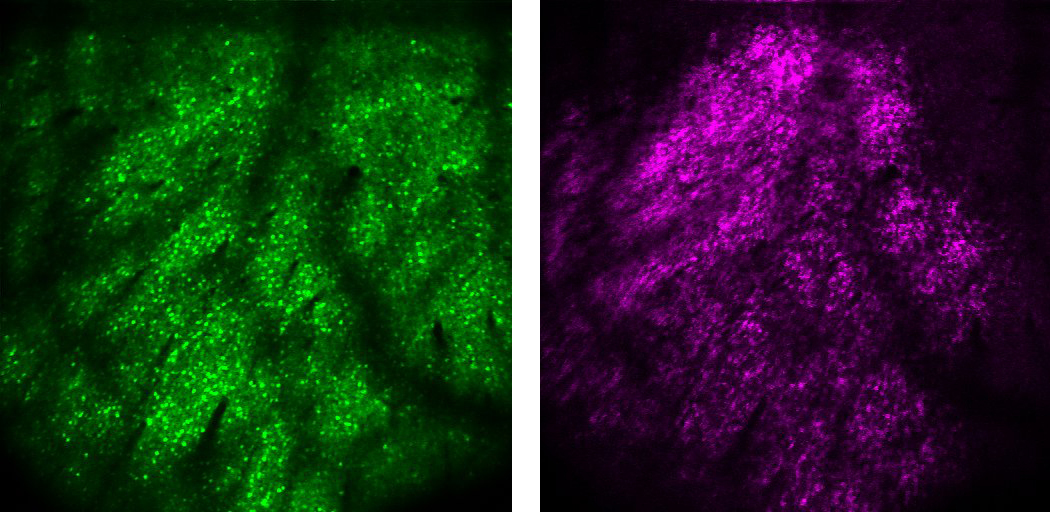

小鼠视觉皮质层5A神经元中GCAMP6s和SOMA限制C1V1-MRUBY2的共表达。在波长920nm和765nm的Pia中获得体内，〜400μm。数据由达斯汀Herrmann，Mehmet Fisek，Michael Hausser的实验室，UCL，UK

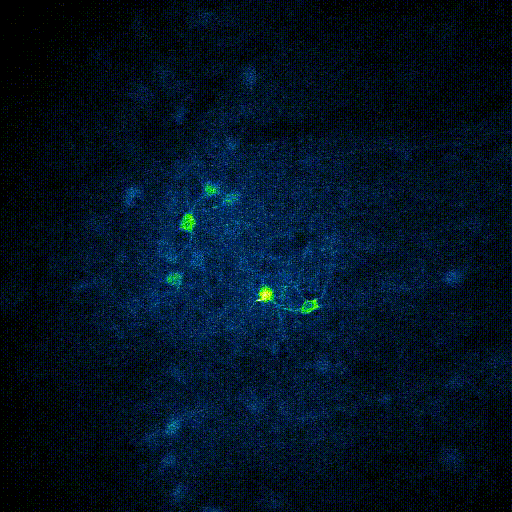

通过4.2 mm grin透镜的全息光刺激OFC中表达GCaMP6和ChRmine的神经元。数据由Vijay Namboodiri, Charles Zhou提供，华盛顿大学Garret Stuber实验室，华盛顿州

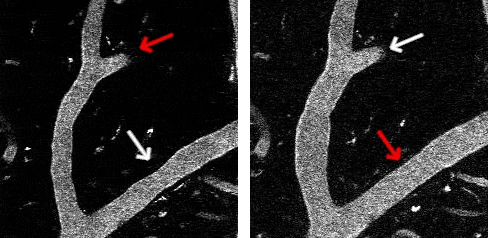

双光子激活导致聚焦收缩。SLM在红色箭头指示的位置聚焦了6个点。总刺激功率约为200 mW，分散在6个点上，在船的两侧各有3个相邻点。每个点在直径为12 μm的螺旋中扫描100 ms。白色箭头是用来比较的。血管用德克萨斯红葡聚糖标记。速度4倍实时。Augusta大学埃古斯塔大学的Phil O'Herron提供数据

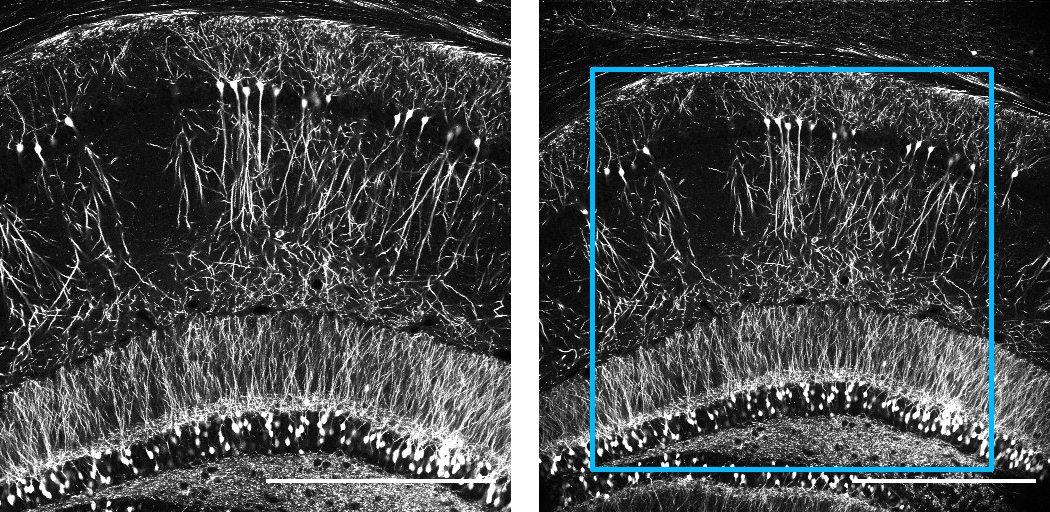

在Galvo-Galvo模式下1x变焦（左）和0.8x变焦（右）之间的FOV比较

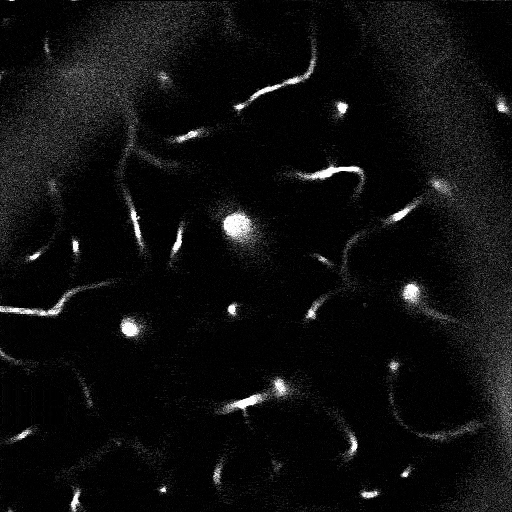

用594nm LED收缩穿透式渗透血液。提出了5个脉冲，介绍了100 ms的100 ms持续时间。速度4倍实时。Augusta大学埃古斯塔大学的Phil O'Herron提供数据

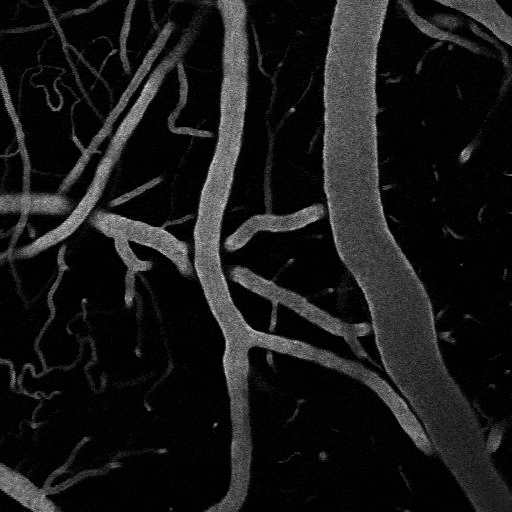

在PDGFRβ/ReaChR小鼠中使用594 nm LED进行全场激活。图像向下显示用FITC葡聚糖标记的新皮层的软脑膜表面血管。来自549 nm LED的单个100 ms脉冲被用来刺激血管。暗闪光表示光刺激的时间。图像变暗是因为探测器被机械百叶窗短暂地阻挡，以保护它们免受强烈的刺激光。速度4倍实时。Augusta大学埃古斯塔大学的Phil O'Herron提供数据

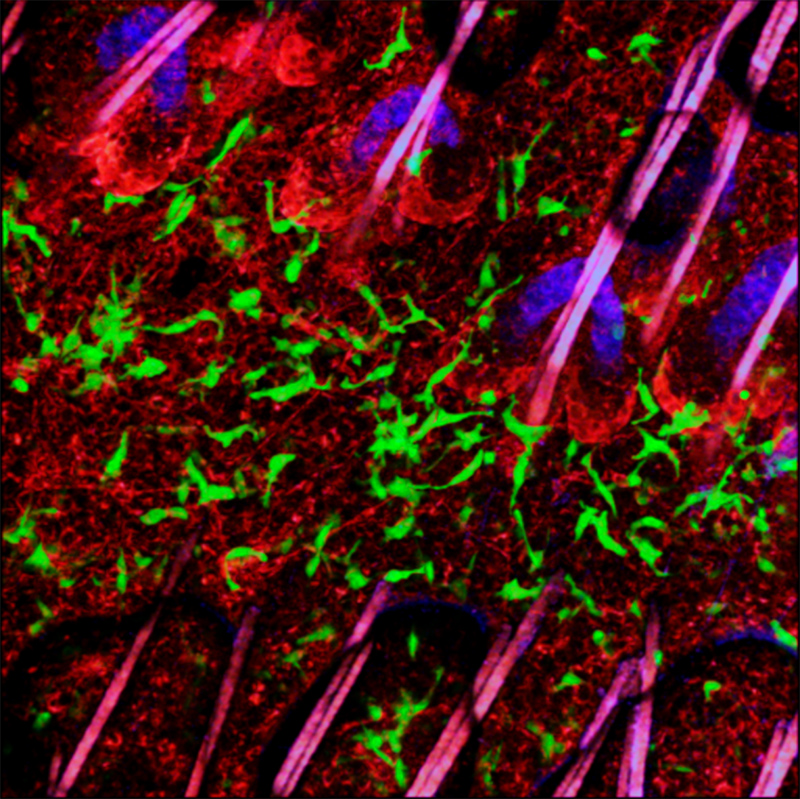

小鼠皮肤中表达egfp的树突状表皮T细胞(绿色)。静脉注射罗丹明6G划定真皮-表皮边界(红色)。由皮脂腺(蓝色自体荧光)显示，毛干(紫色)位于毛囊内。数据由哈佛大学托斯滕·孟佩尔博士提供。

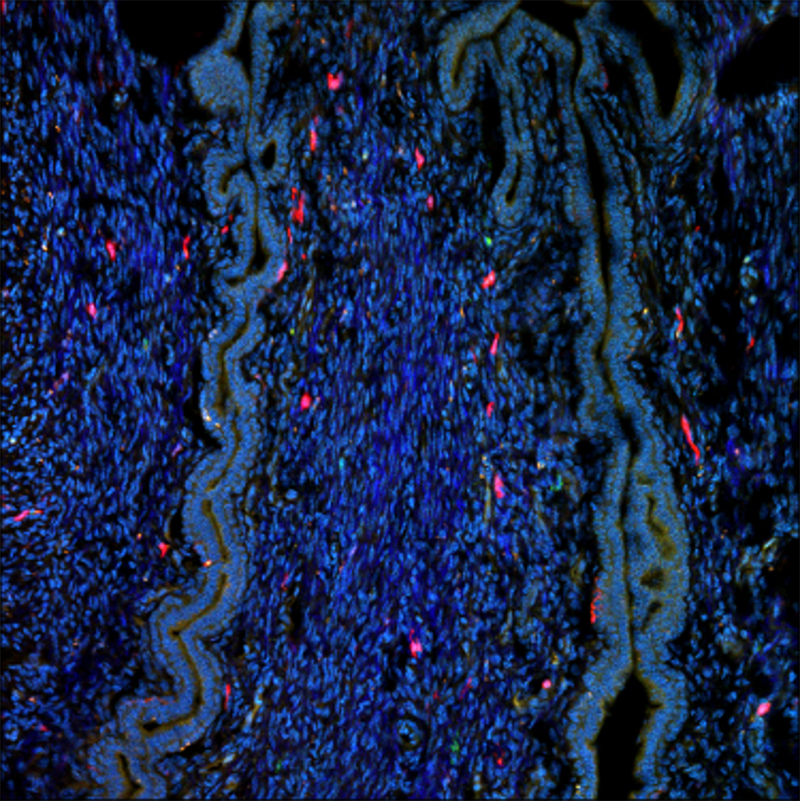

CD11c-mCherry转基因报告小鼠雌性生殖道中表达mcherry的树突状细胞(红色)。动物静脉注射Hoechst 33342染色所有有核细胞(蓝色)。上皮细胞可见自发荧光信号(绿色/绿松石色调)。数据由哈佛大学托斯滕·孟佩尔博士提供。

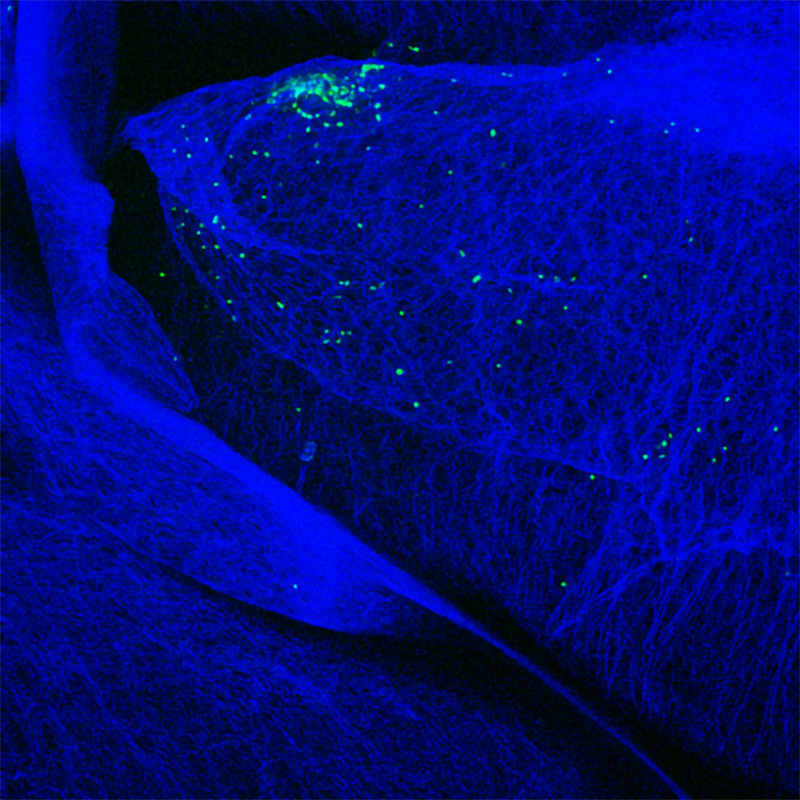

表达gfp的T细胞(绿色)在小鼠胰岛周围聚集，发展为自身免疫性胰腺炎，最终导致糖尿病。数据由哈佛大学托斯滕·孟佩尔博士提供。

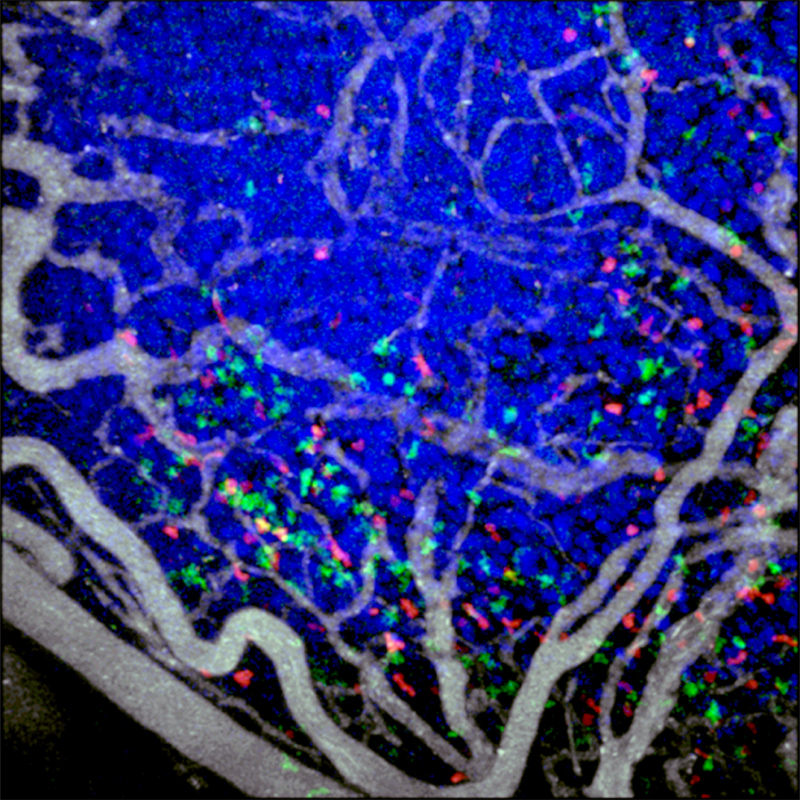

表达gfp的细胞毒性T淋巴细胞(绿色)和表达tdtomato的调节性T细胞(红色)浸润小鼠结肠癌，植入皮肤背褶腔。肿瘤细胞核(蓝色)通过表达蓝色组蛋白H2B融合蛋白进行标记。静脉注射QTracker 655量子点突出血管(白色)。数据由哈佛大学托斯滕·孟佩尔博士提供。

规格

扫描头
扫描方法	匹配的一对6毫米剑桥电流计与光栅和螺旋扫描能力
视野	~1.375 mm x 1.375 mm，带16个物镜(≤28mm FN)
扫描速度	光栅扫描:在512 x 512时1.65 fps， >在64时12 fps 螺旋扫描：512 x 512，6个fps，〜30 fps，64 x 64
扫描定制	包含软件的用户可定义的直率，手绘和圆形（无限）线路;用户可定义像素/线路和线路/扫描从1到2048;≤120x扫描变焦;360°扫描旋转;点扫描
未展示选项	第二套匹配的3毫米或6毫米剑桥电流计在同一扫描头提供高精度可见或多光子激光样品篡改
高速成像选项	8 kHz谐振电流计;~ 30fps在512 x 512， >1300 FPS在512 x 8感兴趣的区域
探测器
反映Non-Descanned	1至4人挑选的哈米松多碱PMTS;可升级到高灵敏度Hamamatsu GaASP PMTS
传播Non-Descanned	1或2个精选滨松多碱PMTs;可升级到高灵敏度Hamamatsu GaASP PMTS
Dodt	单滨松PMT用于类似dic的图像收集
传输	单滨松PMT用于透射光图像采集
相机	标准c安装摄像头端口内置在扫描头
光学输入
多光子激光器	针对从690到1700nm的MultioHoton激光输入进行了优化
ePiflooresce.	高功率LED在epifluorescence转塔
可见激光	光纤激光输入为可见激光介绍
天涯激光评级	1级（包含3B类和4级激光器）带灯箱
赫利俄斯激光评级	3 b类
领导	全场光激活LED模块
电机控制
万博在线客服Bruker x，y阶段	可变高度与约15厘米×和〜7.5厘米Y方向的移动和〜0.3μm的步长大小
万博在线客服布鲁克X，Y显微镜基地	具有〜35 mm的范围的精细和粗运动平台和0.1μm的步长
万博在线客服Bruker Z-Focus	量程30 mm，步长0.2 μm
万博在线客服力量Z-Piezo	行程≤1000 μm，步长0.05 μm
万博在线客服力量轨道鼻甲	目标角和旋转的电动控制
软件
大草原视图成像	交钥匙直观和可定制的成像操作
系列	使用用户可自定义的切片数，步长和激光功率轻松创建深度堆叠
扬	容易创建涉及z系列和触发图像的复杂系列
舞台蒙太奇	Atlas成像简化了设置并优化了2D和3D阶段蒙太奇的采集
外围设备集成	用于多光子和可见激光发射的波长和功率控制
光活化	用户自定义点和区域同步激光调制
兴趣区	用户定义的区域，用于更快的扫描功能
亮度随着时间的推移	强度映射和绘制用户自定义区域随时间的变化
电压输入/输出	用于电生理实验、刺激控制和与外部设备同步的信号输入和输出
